Муфта кабельная концевая 3-4-5 ПКВ(Н)Тпб 1 с бронёй
Муфта кабельная концевая ПКВ(Н)Тп предназначена для оконцевания 3-х 4-х и 5-ти жильных силовых кабелей с пластмассовой изоляцией без брони на напряжение до 1 кВ.

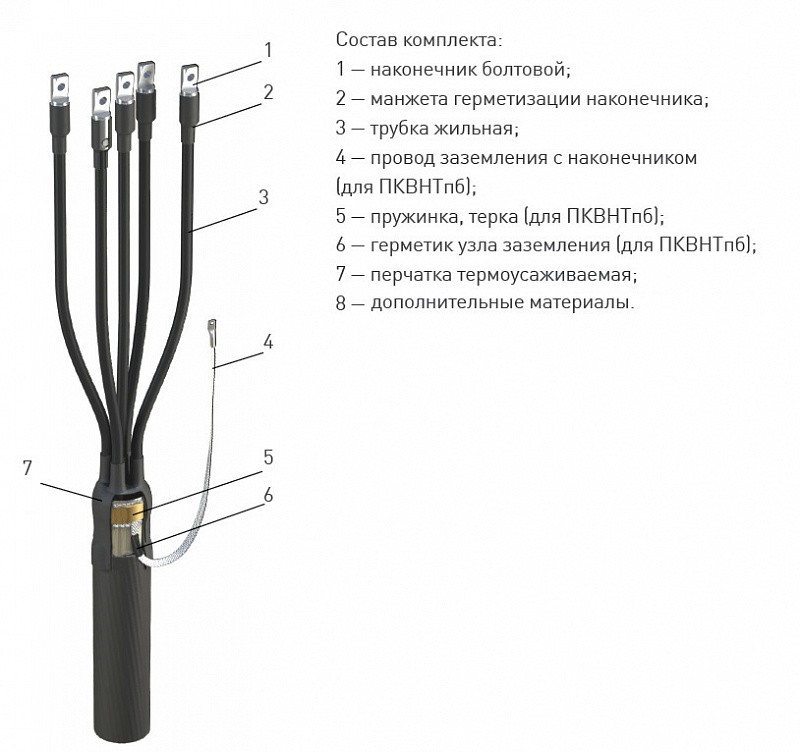

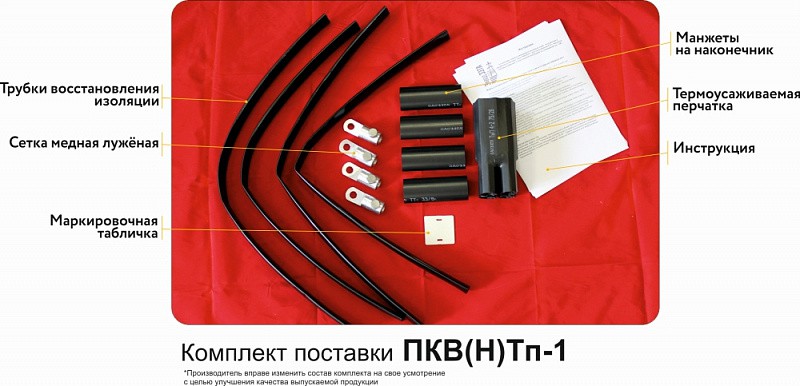

Концевая термоусаживаемая муфта состоит из термоусаживаемой перчатки, на внутренней поверхности которой нанесен термоплавкий клей, термоусаживаемых трубок, изолирующих жилы разделанного кабеля, и манжет.
Комплектуются болтовыми наконечниками 2 НБ с алюминиевыми болтами (на сечение 16-25 муфты комплектуются одноболтовыми наконечниками НБ), срывающимися при затяжке. Для улучшения электропроводящих свойств на контактные поверхности болтов нанесена токопроводящая мастика. Болтовые наконечники предусмотрены для монтажа как на алюминиевую, так и на медную жилы. Муфты ПКВ(Н)Тп 1 могут поставляться с болтовыми наконечниками со срывными головками.
Технические характеристики
| Сечение жил кабеля | от 4 до 240мм2 |
|---|---|
| Напряжение | до 1кВ |
| Число жил | 3,4,5 |
| Тип изоляции | пластиковая |
| Установка | внутренняя/наружная |
| Климатическое исполнение | УХЛ 1,5 |
| Температура эксплуатации | -50 +50 С |
| Масса | 0,6 кг |
| Объем упаковки | 0,003м3 |
| Наименование | Артикул | Цена | |
| Муфта 4 ПКВ(Н)Тпб-1 (16-25) без наконечников (пластик с бронёй) ЗЭТАРУС | шт | zeta20711 | 617,42 |
| Муфта 4 ПКВ(Н)Тпб-1 (16-25) с наконечниками (пластик с бронёй) ЗЭТАРУС | шт | zeta20723 | 961,25 |
| Муфта 4 ПКВ(Н)Тпб-1 (25-50) без наконечников (пластик с бронёй) ЗЭТАРУС | шт | zeta20726 | 678,23 |
| Муфта 4 ПКВ(Н)Тпб-1 (25-50) с наконечниками (пластик с бронёй) ЗЭТАРУС | шт | zeta20727 | 1121,64 |
| Муфта 4 ПКВ(Н)Тпб-1 (35-50) без наконечников (пластик с бронёй) ЗЭТАРУС | шт | zeta20712 | 678,23 |
| Муфта 4 ПКВ(Н)Тпб-1 (35-50) с наконечниками (пластик с бронёй) ЗЭТАРУС | шт | zeta20725 | 1121,64 |
| Муфта 4 ПКВ(Н)Тпб-1 (70-120) без наконечников (пластик с бронёй) ЗЭТАРУС | шт | zeta20713 | 695,65 |
| Муфта 4 ПКВ(Н)Тпб-1 (70-120) с наконечниками (пластик с бронёй) ЗЭТАРУС | шт | zeta20724 | 1 436,68 |
| Муфта 4 ПКВ(Н)Тпб-1 (150-240) без наконечников (пластик с бронёй) ЗЭТАРУС | шт | zeta20710 | 956,74 |
| Муфта 4 ПКВ(Н)Тпб-1 (150-240) с наконечниками (пластик с бронёй) ЗЭТАРУС | шт | zeta20722 | 2 177,23 |
| Наименование | Артикул | Цена | |
| Муфта 5 ПКВ(Н)Тпб-1 (16-25) без наконечников (пластик с бронёй) ЗЭТАРУС | шт | zeta21011 | 714,18 |
| Муфта 5 ПКВ(Н)Тпб-1 (16-25) с наконечниками (пластик с бронёй) ЗЭТАРУС | шт | zeta21023 | 1107,12 |
| Муфта 5 ПКВ(Н)Тпб-1 (25-50) без наконечников (пластик с бронёй) ЗЭТАРУС | шт | zeta21026 | 835,82 |
| Муфта 5 ПКВ(Н)Тпб-1 (25-50) с наконечниками (пластик с бронёй) ЗЭТАРУС | шт | zeta21027 | 1 390,10 |
| Муфта 5 ПКВ(Н)Тпб-1 (35-50) без наконечников (пластик с бронёй) ЗЭТАРУС | шт | zeta21012 | 801,30 |
| Муфта 5 ПКВ(Н)Тпб-1 (35-50) с наконечниками (пластик с бронёй) ЗЭТАРУС | шт | zeta21025 | 1 355,54 |
| Муфта 5 ПКВ(Н)Тпб-1 (70-120) без наконечников (пластик с бронёй) ЗЭТАРУС | шт | zeta21013 | 884,08 |
| Муфта 5 ПКВ(Н)Тпб-1 (70-120) с наконечниками (пластик с бронёй) ЗЭТАРУС | шт | zeta21024 | 1 798,43 |
| Муфта 5 ПКВ(Н)Тпб-1 (150-240) без наконечников (пластик с бронёй) ЗЭТАРУС | шт | zeta21010 | 1128,41 |
| Муфта 5 ПКВ(Н)Тпб-1 (150-240) с наконечниками (пластик с бронёй) ЗЭТАРУС | шт | zeta21022 | 2 420,72 |
