Кабельные наконечники НШП медные

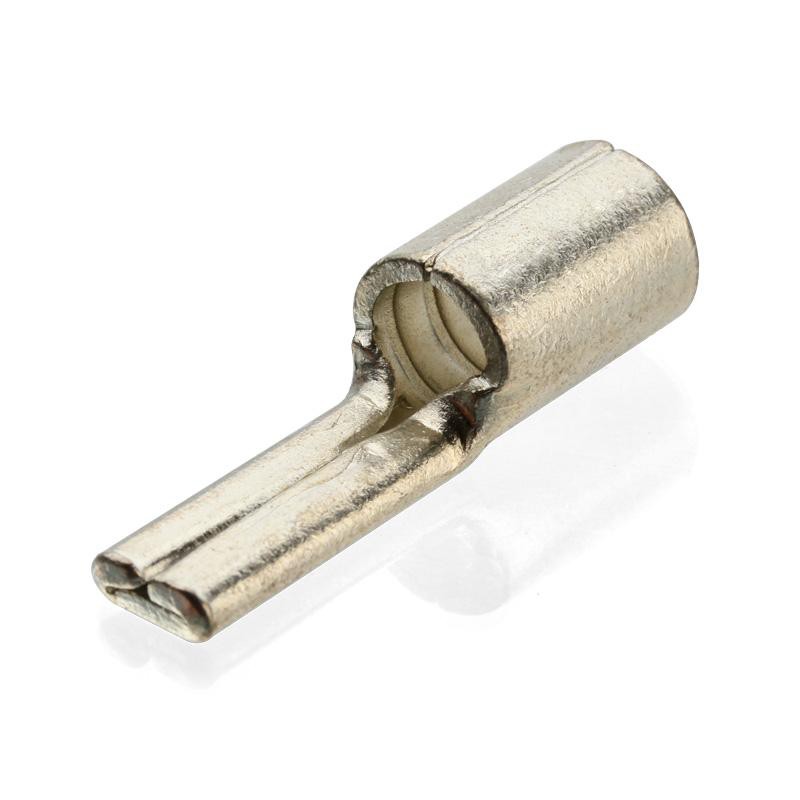

Наконечники кабельные медные штифтовые плоские НШП
- Предназначены для оконцевания опрессовкой медных кабелей
- Материал: электротехническая медь марки М1
- Покрытие: специальное олово-висмутовое, обеспечивающее защиту от коррозии и гарантирующее высоко качество соединения при любых погодно-климатических условиях
- Сварной шов на участке контактного скругления под кабельную жилу делает трубную часть монолитной и гарантирует надежность опрессовки
- Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта
- Используются для подключения к выводам автоматических выключателей и прочим электрическим устройствам с ограниченной шириной контактной клеммы
Основные характеристики
| Наименование | Сечение (мм²) | Размеры (мм) | ||||||
|---|---|---|---|---|---|---|---|---|
 | Форма | L | L₁ | L₂ | d | d₁ | b | |
| НШП 1.5–12 (КВТ) | 0.5–1.5 | A | 16.0 | 12.0 | 4.8 | 4.0 | 1.7 | 1.7 |
| НШП 2.5–12 (КВТ) | 1.5–2.5 | A | 16.0 | 12.0 | 4.8 | 4.5 | 2.3 | 2.3 |
| НШП 6.0–12 (КВТ) | 4–6 | A | 17.0 | 12.0 | 6.2 | 5.6 | 3.4 | 2.7 |
| НШП 10–12 (КВТ) | 10 | B | 24.5 | 12.0 | 10.0 | 6.3 | 4.3 | 4.3 |
| НШП 16–13 (КВТ) | 16 | B | 29.5 | 13.0 | 11.5 | 7.4 | 5.4 | 5.8 |
| НШП 25–15 (КВТ) | 25 | B | 33.5 | 15.0 | 13.5 | 9.1 | 6.7 | 6.8 |
| НШП 35–20 (КВТ) | 35 | B | 40.5 | 20.0 | 16.0 | 11.2 | 8.2 | 8.0 |
| НШП 50–20 (КВТ) | 50 | B | 40.0 | 20.0 | 19.0 | 13.1 | 9.5 | 9.5 |
| НШП 70–25 (КВТ) | 70 | B | 55.0 | 25.0 | 24.0 | 15.2 | 11.2 | 11.0 |
| НШП 95–25 (КВТ) | 95 | B | 57.0 | 25.0 | 25.0 | 18.5 | 13.5 | 12.5 |
